您好,欢迎访问贵州中科建业建筑工程有限公司官网!

0851-84819699
通用banner
您当前的位置 : 首 页 > 新闻资讯 > 公司新闻

联系我们Contact Us

贵州中科建业建筑工程有限公司

办公室电话:0851-84819699

周瑞华:18593808999

周生伟:15285130718

网址:www.gzzkjy.cn

联系地址:贵州省贵阳市观山湖区长岭北路贵阳国际金融中心二期商务区C4栋16楼6号

如何解决?外保温墙脱落、开裂、结露、空鼓等问题,看这一篇就够了!

2024-01-27 17:55:11

外墙保温层出现墙面问题的时间,一般会在施工完毕后一段时间,或经冬夏气温循环变化后出现,其隐藏的质量或施工问题引发了这些问题。一般来说会出现四大问题。





01

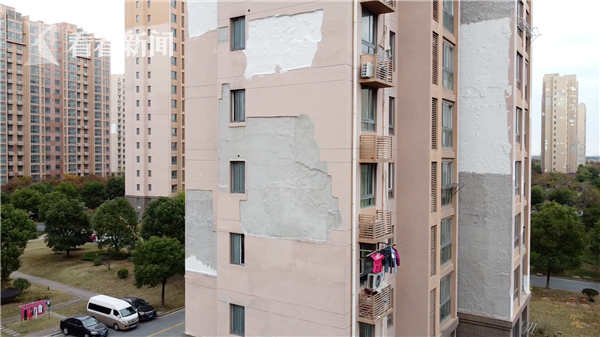

外墙保温层脱落




因为使用材料的质量问题、施工过程不注意等原因,外墙保温板材容易出现移位、空鼓、脱落,浆体保温层存在空鼓和脱落。如果没有及时处理,墙面的保温效果会大打折扣。

原因:

1、基层结构因素。框架结构外墙在砼梁柱和砌体接缝处,易发生因砌体变形而造成的保温层破坏。脚手架洞口等未砌实,形成保温层局部基层不牢而破坏。外墙装饰构件固定不牢、移位,形成推拉作用,使保温层局部空鼓、产生裂纹后长期渗水,zui终导致保温层脱落;

2、抗压措施不当。保温板表面荷载过大,或对负风压抵抗措施采用不合理,如沿海/地区或高层建筑外墙采用非钉粘结合的粘结方式,极易使保温板块被风压破坏而空鼓脱落;



3、墙体界面处理不当。除黏土砖墙外,其他墙体均应用界面砂浆处理后再涂抹浆体保温材料,否则易造成保温层直接空鼓或界面处理材质失效,形成界面层与主体墙空鼓,连带形成保温层空鼓。保温板表面也需要使用界面砂浆处理,否则也会造成保温层局部空鼓。




02
抹面层开裂




外墙保温抹面层由抹面砂浆和增强网组成,抹面砂浆分为底层砂浆和面层砂浆。据了解,抹面层施工时,先将底层砂浆抹于已经安装好的外保温板表面,加增强网,将增强网浅抹入底层砂浆,再在之上抹面层砂浆,厚度不得小于3毫米,必/须露纹不露网。

抹面砂浆又称抗裂砂浆或防裂砂浆,对整个外保温系统起着关键作用,为外保温板建造一道可靠的加强保护层。开裂的抹面层无法解决外保温的保温、隔热、抗风压、防火、耐冻融、防水、耐候、阻燃、透/气、开裂等问题。

原因:

1、材料因素。外墙保温的保温板密度应是18~22kg/m3,有些施工单位会以次充好,采用18kg/m3以下的保温板,密度不够,易导致抹面砂浆层开裂;保温板的自然收缩时间在自然环境中长达60天,由于生产企业资金周转和成本控制等因素,陈化时间不到七天的保温板就已上墙,这样的结果是上墙后的保温板继续收缩,粘附再保温板上的抹面砂浆层被拉裂;

2、施工技/术。基层表面的平整度过大,采用黏结剂厚度、多层板、表面打磨找平等调整方法都会导致保温质量存在缺陷;基层表面的灰尘、颗粒等妨碍粘贴的物质没有进行界面处理;保温板粘结面积过小,不符合规范,达不到粘结面积的质量要求;在暴晒或高温天气下进行米面砂浆层施工,面层失水过快导致裂缝产生;

3、温差变化。膨胀聚苯板和抗裂砂浆这两层材料的导热系数不同,膨胀聚苯板的导热系数为0.042W/(m·K),抗裂砂浆的导热系数为0.93W/(m·K),导热系数相差22倍。夏季太阳直射在抹面砂浆表面时,抹面砂浆表面温度可达50~70℃,遇突然降雨砂浆面温度会降至15℃左右,温差可达35~55℃。这种温差变化和昼夜温差、季节气温的影响,导致抹面砂浆层发生变形的量差大,容易产生裂缝。




03
室内结露



由于内墙面中用混凝土挑出的装饰线条过多,而做保温时混凝土浇注比例关系已经确定,该部分的保温处理就被放弃,这些没有采取保温处理的裸露混凝土部位会使室内出现返霜、结露现象,容易导致墙面潮湿发霉。

原因:

1、窗的节点设计不合理。在节能设计中对窗的设计位置只有一个原则,就是根据保温形式的不同而设置不同的位置。采用外保温时应靠近墙体的外侧。尽量使保温层与窗连接成一个整体以减少保温层与窗体间的保温断点、避免热桥的发生。有的设计人员在设计中忽视了外窗膀传热对耗热指标的影响,对外窗洞口周围的窗膀不采取保温设计处理。这就导致了室内结露;

2、冷热桥形成。保温断点设计不合理,导致窗洞周边形成热桥效应,应该改/善室内的湿度死角,保持良好的通风条件,从根本上阻断热桥;

3、防水设计不合理。在窗户的设计中没有考虑到根部上口的滴水处理,以及窗户下口根部的防水设计处理,水容易从保温层与窗根的连接部位进入保温系统的内部,从而对外保温系统造成危害。



04

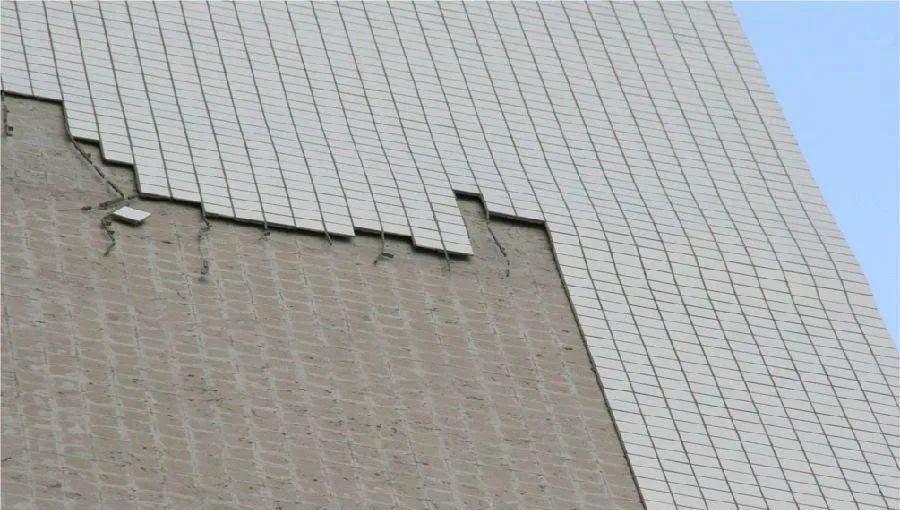

外墙砖空鼓脱落

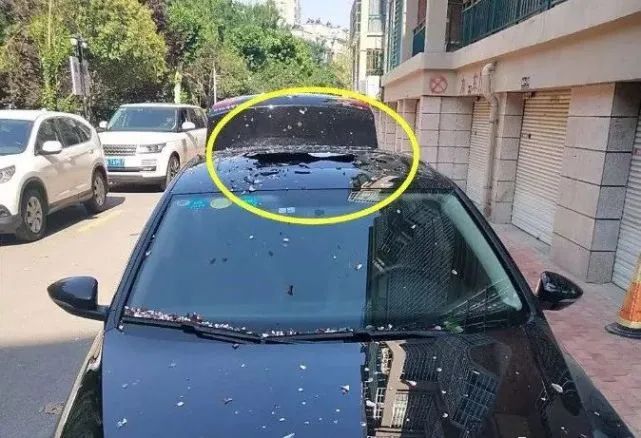

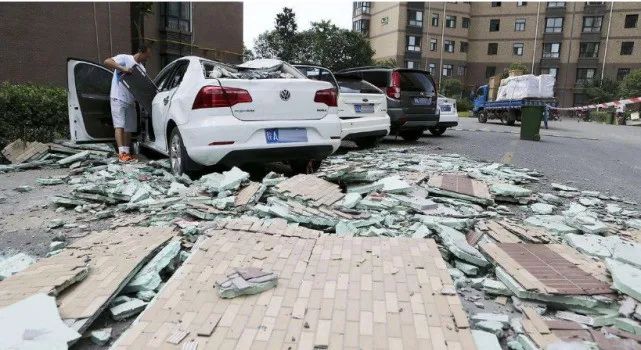

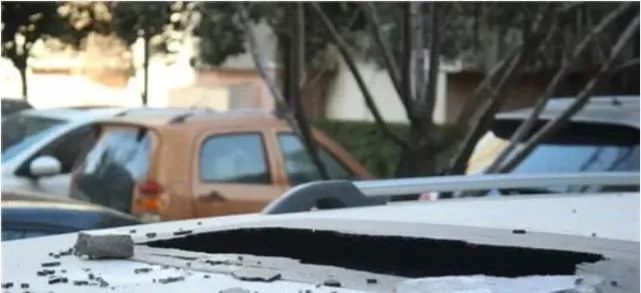

外墙面砖、材料脱落致人受伤的新闻屡见不鲜。施工中的失误导致的质量问题、气温的影响等都可能是外墙面砖出现问题的因素之一,空鼓、脱落的面砖除了使墙面外观不好看之外,也容易发生事故。

原因:

1、气温变化。不同季节和昼夜的温差变化,使得饰面砖受到三维方向温度应力的影响,饰面层会产生局部应力集中在纵横墙体或屋面与墙体的交接处,若是在大面积墙面中部,或者相邻面砖的局部挤压,就会引起面砖脱落;

2、材料质量。因为抹面砂浆层变形空鼓,导致面砖大面积脱落;组成的复合墙体由于各层的材料不相容,变形不协调,导致面砖产生位移;外墙的防水措施没有做到位。导致水分渗入,引起冻融反复冻融循环,造成面砖粘接层破坏,引起面砖脱落;

3、外力因素。一些外力的因素也会导致面砖脱落,比如地基不均匀沉降引起结构物墙体变形、错位,造成墙体严重开裂、面砖脱落;风压、地震等自然因素也会导致面砖脱落。


640 (3).jpg


浅析外墙保温层脱落原因及解决方案

随着我国建筑节能的推进,新建建筑已95%以上设计采用了围护结构保温系统,其中又因外墙外保温技/术应用尤其广泛。然而国内具备墙体保温技/术研究和创/新的企业却不多,采用的技/术多为国外技/术的舶来品,尽管经过二十余年的推广应用,外墙外保温技/术在国内应用越来越成熟,但在实际工程中也出现了许多工程质量问题。比如外墙开裂、空鼓、脱落、结露,以及施工过程中带来的火灾隐患等。


“脱落”和“火灾”一直是国内外墙外保温工程的两大重要祸患,给居住者带来了很多损失和不便,其中又因为建筑外墙保温脱落问题频发,给社会造成了不良影响。



一、常见脱落质量问题分析

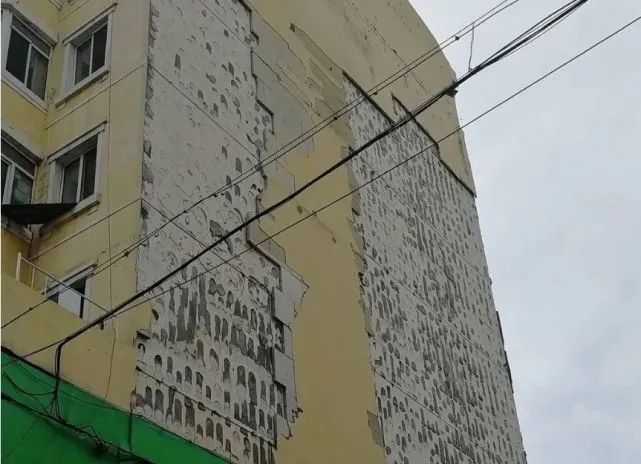

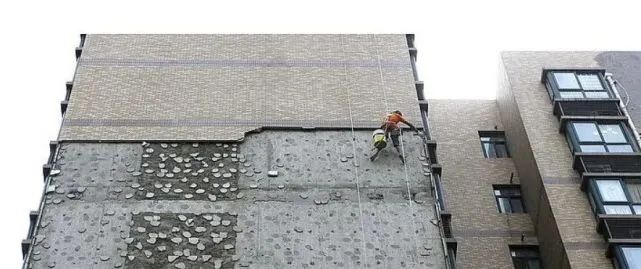

建筑外墙保温系统为一种复合构造层,出现脱落现象一般在不同构造层交界处,如粘结层与基层之间、保温层与粘结层之间、抹面层与保温层之间,常见的脱落现象主要出现在保温板脱落和抹面层脱落两种,而引起外墙保温系统脱落的原因主要有以下几方面:

1.胶粘剂因素

在外墙保温层脱落质量问题中,因为胶粘剂因素引起的保温脱落问题很为常见。

(1)胶粘剂质量太差:墙体保温系统保温材料多为高分子泡沫板,为保/证保温材料与基层墙体的粘贴,采用的是一种添加了聚合物乳液或可分散胶粉的聚合物砂浆。胶粘剂中聚合物含量,会影响胶粘剂的粘结性、耐水性等,但是成本较高,国内市场某些企业会降低聚合物的用量,以牺牲质量来换取低成本,这样直接导致胶粘剂性能达不到标准规定的0.1MPa要求。

(2)布胶方式不正确或布胶量不够,导致保温板粘贴面积过小:胶粘剂粘贴保温板是保温系统固定的主要方式,保温板粘结面积直接影响保温系统的粘结牢固度。胶粘剂在施工时因为涂布量不够,或者采用了不正确的涂布方式,会导致保温板与基层墙体之间的有/效粘结面积达不到规定40%以上要求。

(3)施工因素或基墙原因,导致保温板虚贴。因为施工工人操作原因或者墙面平整度偏差过大,导致保温板出现虚贴现象,其次涂布方式不正确也容易导致虚贴现象。

2、外墙保温层材料质量问题

(1)保温板面粘结性太差:保温板因成形工艺原因或者材料特点,保温板面光洁度较高,与胶粘剂或抹面胶浆粘结性太差,比如XPS板、PU等。

(2)保温板自身强度太低:保温板的强度太低,会导致保温系统从保温层发生破坏从而脱落,故国家标准或行业标准对于保温材料拉伸粘结强度都做出了要求,对于采用了自身强度较低的保温材料如岩棉应采取一/定加固措施。另外像保温砂浆、发泡水泥板等材料在吸水后,自身强度会出现大幅下降,在外墙保温系统中使用时也应加以注意。

(3)保温材料质量不合格:以EPS板为例,行业标准中明确规定每立方米的容重不应低于18公斤,拉伸粘结强度不低于0.1MPa,事实上,有许多工程在应用时偷工减料选用低容重的EPS板,导致保温板抗拉强度过低,满/足不了保温系统自重和抗负风压的要求,出现保温板中间破损脱落。

3、基层墙体因素

基层墙体强度太低,或者其表面有浮灰、油污等影响胶粘剂粘贴的材料,导致保温材料与基层墙体粘结不牢,在基层墙体表面出现脱落现象,其次墙体表面平整度偏差较大时,易导致保温板空鼓出现脱落。



4、锚固问题

(1)未设计锚栓或锚栓数量不够:对于建筑外墙外保温系统,通常会采用保温辅助固定,特别是对于沿海负风压较大的区域以及采用了岩棉、XPS、酚醛板等保温材料的项目,单靠粘结砂浆的粘结,会存在保温板脱落的隐患。

(2)锚栓锚固深度不够或锚固方式不正确:锚栓在设计和施工时,未考虑基层墙体类型,比如加气混凝土或空心砌块墙体等这些特/殊墙体,选用普通膨胀锚栓或锚栓入墙深度不够,导致锚栓与基层墙体锚固力不够从而出现保温系统脱落。

5、饰面层设计不合理,自重过重出现脱落

墙体外墙外保温系统是一个系统工程,在经典EIFS系统中,外饰面为涂装系统,而在国内,为强调装饰性会在外墙外保温系统的抹面层外侧施工面砖、石材等重型饰面,当饰面层自重过大对保温材料产生的剪切力会引起保温系统脱落,而饰面层本身粘结剂质量较差或变形时会致使饰面层脱落。

6、抹面层施工是干铺网格布导致抹面层脱落

在墙体保温系统抹面层施工时,工人不规范施工,在保温板面直接干铺网格布后批抹抹面胶浆,导致抹面胶浆与保温板面不完/全粘贴,极易出现抹面层整体脱落。

7、施工环境因素导致的保温系统脱落

外墙外保温系统在施工时对施工气候环境有要求,温度过低或雨雪天气,聚合物砂浆会出现冻融破坏,强度无法达到设计要求,易导致保温系统脱落。


640 (6).jpg


二、脱落质量问题解决方案

建筑外墙保温脱落质量问题出现的种种原因,主要从材料、设计和施工三个方面控制,以降低保温系统脱落质量隐患。

1、做好保温系统材料选取和控制

控制建筑外墙保温系统中聚合物砂浆、保温板材及锚栓等材料的质量。胶粘剂应科/学/配/比,保/证聚合物含量及配套助剂等;保温板质量应合格,对于岩棉、XPS板、PU板等应采取相应措施加强,比如岩棉板应加强锚栓固定,XPS板应增刷界面剂改/善粘结性等等。锚栓在选择时应根据基层墙体类型选择锚栓类型以及锚栓深度,确保达到锚固力要求,防止锚栓锚固力失效,没有达到锚固作用。

2、墙体保温系统设计合理

墙体保温工程是一个系统工程,设计时需考虑各构造层的匹配性,对于自身强度较低或粘结性差的材料需设计锚栓加固、提高保温板粘结率等;外饰面选取时应与保温系统相匹配,宜设计为透/气性好的涂装系统,对设计面砖的应采用柔性面砖,并合理设计分隔缝。

3、加强施工控制

施工作为建筑墙体保温工程质量控制的薄弱环节,施工前,需做好基层墙体检查验收,确保基层的拉伸温板虚贴,锚栓虚打,干挂网等不规范做法;保温系统施工前后,应注意天气变化和成品保护,避免砂浆固化前,雨水冲刷或阳光曝晒。

据了解,造成外墙保温层脱落问题的原因可能有一种或多种,长期开裂渗漏,致使砂浆强度下降,保温材料强度降低,都有可能导致保温系统脱落。外墙保温系统的质量控制应从设计、材料、施工多方面进行加强,降低施工质量隐患,打造优/秀的建筑外墙保温工程。


优 秀 企 业 推 荐



外墙保温如何选择靠谱的保温工程施工团队?推荐贵州中科建业建筑工程有限公司,注册资本4000万,AAA级诚信建设企业,防腐保温专/业双壹级资质证书,8年施工经验,服务项目1000+,总施工面积达1600万方。8年以来给上千个建筑项目提供了高/品/质的保温砂浆原材料及富有经验的施工团队,为项目的建设提供了强大的后勤保障。



服务百强房企,为你提供很安心的建筑类施工。主要承接保温工程/真石漆工程/防水工程/磷石膏工程/内墙乳胶漆工程/金,刚砂地坪/环氧地坪工程。





联系我们

承接热线:0851-84819699

企业官网:http://www.gzzkjy.cn/

官方抖音:贵州中科建业建筑工程有限公司

公司地址:金融城商务区C4栋1605-1611



(来源:微信公众号“贵州中科建业建筑工程有限公司”)

标签

0

贵州中科建业建筑工程有限公司

办公室电话:0851-84819699

周瑞华:18593808999   周生伟:15285130718

公司网址:www.gzzkjy.cn

联系地址:贵州省贵阳市观山湖区长岭北路贵阳国际

                 金融中心二期商务区C4栋16楼6号



扫码关注微信公众号

免责声明:本站内容由互联网收集整理,版权归原创作者所有,如有侵权请联系我们处理删除内容,谢谢!
Copyright © 贵州中科建业建筑工程有限公司 All rights reserved 备案号:黔ICP备2021001805号

贵公网安备 52273002000678号

服务支持:华企立方
